كيف تختار بين Cat6 والألياف للمزارع والاستراحات؟

✍️ بقلم: فريق تحرير بوابة المستقبل للشبكات — محتوى متخصص ومراجَع  ·  ⏱ 42 دقائق قراءة  ·  📅 18 أكتوبر 2026

نقطة وصول Wi-Fi. ثم تضاف بوابة بعيدة. مستودع. مجلس خارجي.

حظيرة. كاميرات على سور بعيد. نقطة وصول ثانية. ثم مبنى آخر على بعد عشرات أو مئات الأمتار.

وفي هذه المرحلة يبدأ السؤال الحقيقي:

هل نمد كابل شبكة Cat6، أم نستخدم أليافًا ضوئية Fiber؟

الاختيار ليس مسألة "الألياف أسرع إذًا هي الأفضل دائمًا"، ولا "Cat6 أرخص إذًا نستخدمها في كل مكان". كل تقنية لها مكانها. كابل Cat6 ممتاز داخل المباني والمسافات القصيرة والمتوسطة عندما تكون البيئة مناسبة ويمكن توفير الحماية المطلوبة، كما أنه قادر على نقل البيانات والطاقة لبعض الأجهزة عبر PoE. أما الألياف الضوئية فتتفوق عندما تصبح المسافات أطول، أو عند ربط مبنيين منفصلين، أو عندما توجد بيئة كهربائية صعبة، أو عندما نحتاج توسعًا أكبر واستقرارًا طويل المدى.

المشكلة أن كثيرًا من المشاريع تختار التقنية بعد شراء الأجهزة، وليس قبلها. فتُمد كاميرا على مسافة أطول مما يناسب النحاس. أو تُستخدم وصلات متعددة وتمديدات عشوائية لتعويض المسافة. أو يتم ربط مبنيين بكابل نحاسي خارجي طويل، ثم تظهر مشاكل انقطاع بعد العواصف أو اختلاف التأريض أو الصواعق القريبة.

وفي المقابل، قد يتم استخدام Fiber في موقع صغير جدًا بين غرفتين يفصل بينهما 20 مترًا فقط، فتزيد التكلفة والتعقيد بلا فائدة حقيقية. لذلك القرار الصحيح يبدأ من: المسافة. عدد الأجهزة.

السرعة المطلوبة. الطاقة. البيئة. التوسع المستقبلي.

وطريقة الصيانة.

الخلاصة السريعة:
استخدم Cat6 غالبًا داخل المباني وللمسافات التي تقع ضمن حدود Ethernet القياسية عندما تحتاج بيانات وPoE بسهولة. استخدم Fiber عادةً لربط مبانٍ منفصلة، المسافات الطويلة، البوابات البعيدة، غرف الكاميرات أو السويتشات الفرعية، والمواقع التي تريد عزلًا كهربائيًا أفضل بينها. لا تمد النحاس إلى مئات الأمتار باستخدام Couplers وExtenders عشوائية ثم تتوقع استقرارًا طويلًا. وفي المزارع والاستراحات الكبيرة، يكون الحل الأقوى غالبًا هجينًا: Fiber كعمود فقري بين المناطق الرئيسية، ثم Cat6 من السويتش المحلي إلى الكاميرات ونقاط الوصول والأجهزة القريبة.

لماذا يصبح اختيار نوع الكابل مهمًا في المواقع الكبيرة؟

في بيت صغير، قد لا تشعر بالفرق. كل الأجهزة قريبة. المسافات محدودة. والشبكة كلها داخل مبنى واحد.

أما في مزرعة أو استراحة كبيرة، فقد توجد: فيلا رئيسية. مجلس. مستودع.

بوابة. حظيرة. مضخة. مكاتب.

سور محيط. غرفة حارس. كاميرات متفرقة.

هنا الكابل يتحول إلى بنية تحتية

إذا اخترته بطريقة صحيحة اليوم، يمكن أن يعمل لسنوات. إذا اختير بشكل خاطئ، ستظهر لاحقًا: انقطاعات. سرعات أقل.

PoE غير مستقرة. تلف بسبب الرطوبة. مشاكل في الوصلات. صعوبة في التوسع.

وتكاليف إعادة تمديد.

ما الفرق الأساسي بين Cat6 وFiber؟

Cat6 ينقل البيانات عبر: أسلاك نحاسية ملتوية. وغالبًا يستخدم:

RJ45. يمكنه أيضًا نقل: PoE لبعض الأجهزة.

Fiber ينقل البيانات باستخدام: الضوء. ولا يحمل كهرباء للأجهزة.

ويحتاج عادة: SFP/SFP+. Media converter. أو Switch تدعم Fiber.

مقارنة سريعة بين Cat6 وFiber

ما الحد العملي لمسافة Ethernet على Cat6؟

في التصميم القياسي لـEthernet على النحاس، يُتعامل عادةً مع:

100 متر تقريبًا كحد أقصى للقناة الكاملة.

وهذا يشمل: الكابل الدائم. Patch cords. الوصلات.

لذلك إذا لديك Camera تبعد: 120 مترًا. 150 مترًا.

250 مترًا. فلا تتعامل مع Cat6 كأنها تمديد كهرباء عادي.

لماذا تبدأ المشاكل بعد المسافة المناسبة؟

كلما طال النحاس، يمكن أن تزيد: فقد الإشارة. Attenuation. حساسية التداخل.

ضعف PoE. وقد ترى الجهاز يعمل أحيانًا. ثم يقطع.

ثم يعود. وهذا أسوأ من عدم العمل أصلًا لأنه يصعب تشخيصه.

لا تعتمد على "اشتغل معنا 130 متر"

قد تعمل بعض الروابط لمسافة أكبر من الحدود الموصى بها في ظروف معينة. لكن: العمل الآن لا يعني:

تصميمًا موثوقًا. تغير: الحرارة. الوصلات.

الكابل. PoE load. قد يجعل الرابط: غير مستقر لاحقًا.

Cat6 وCat6A: ما الفرق؟

Cat6 مناسبة جدًا لكثير من شبكات: 1Gbps. وقد تدعم سرعات أعلى على مسافات أقصر حسب البيئة.

Cat6A مصممة بصورة أفضل لدعم: 10Gbps حتى المسافات القياسية المناسبة.

كما أنها غالبًا: أكثر سماكة. أفضل في تقليل Crosstalk.

هل تحتاج Cat6A في مزرعة؟

ليس بالضرورة لكل Camera. Camera 4MP مثلًا لا تحتاج: 10Gbps. لكن

Cat6A قد تكون منطقية في: Uplinks. غرف السيرفر. NAS.

روابط داخلية مهمة. أو مشاريع تريد عمرًا أطول وتوسعًا أكبر.

Cat5e هل انتهت؟

لا تزال تعمل في كثير من الشبكات. لكن عند إنشاء مشروع جديد اليوم، يكون: Cat6 خيارًا أكثر منطقية في كثير من الحالات.

خصوصًا إذا فرق السعر محدود.

متى يكون Cat6 هو الاختيار الأفضل؟

عادةً عندما تكون: المسافة قصيرة. الجهاز قريب من Switch. تحتاج PoE.

التمديد داخل مبنى. مثل Camera داخل المستودع. Access Point.

جهاز مكتبي. NVR. Video intercom.

مثال

Switch داخل الفيلا. Camera تبعد: 35 مترًا. Cat6 غالبًا

حل بسيط جدًا.

• لماذا تستخدم
• Fiber
• ثم Media converter

ثم Power adapter؟ لا حاجة.

متى تصبح Fiber أفضل بوضوح؟

عندما تربط: مبنيين منفصلين. بوابة بعيدة. مستودع على بعد مئات الأمتار.

غرفة كاميرات بعيدة. أو أكثر من Zone داخل موقع واسع.

مثال مزرعة كبيرة

الفيلا الرئيسية تبعد عن: المستودع 280 مترًا. استخدام Cat6 مباشرة غير مناسب.

الحل المنطقي Fiber من: Core switch

إلى: Switch داخل المستودع. ثم Cat6 قصيرة من السويتش إلى:

Cameras. APs.

لماذا Fiber ممتازة كـBackbone؟

لأنها تستطيع نقل: سرعات عالية لمسافات طويلة. ثم تجمع

عدة أجهزة خلف Link واحدة.

التفكير الصحيح ليس Camera-to-NVR فقط

بدل أن تمد: 12 Cable طويلة من الفيلا إلى المستودع، يمكن أن تمد:

Fiber واحدة أو أكثر إلى Switch فرعية. ثم توزع محليًا.

النموذج الهجين هو الأفضل في كثير من المزارع

Fiber Backbone

بين المباني. ثم

Cat6 Edge

إلى الأجهزة. هذا يعطي مسافات طويلة. PoE محلية.

سهولة صيانة.

مخطط مبسط

راوتر 5G
→ Core Switch
→ Fiber
→ Switch المستودع
→ Cat6
→ Cameras / APs / أجهزة ثم Link أخرى Core Switch
→ Fiber
→ Gate Switch
→ Cat6
→ Camera / Intercom / Access Control

هل Fiber أسرع دائمًا؟

تقنيًا لديها قدرة أعلى بكثير. لكن السرعة الفعلية تعتمد على: Transceivers. Switches.

Ports. مثال Fiber تعمل بـ: 1Gbps

ليست أسرع من: Cat6 تعمل بـ1Gbps من ناحية سرعة Link نفسها. فائدتها هنا

المسافة. العزل. التوسع.

1Gbps أم 10Gbps للـBackbone؟

يعتمد على: عدد الأجهزة. Bitrate. NVR.

NAS. Wi-Fi. التوسع. كثير من المزارع

1Gbps قد تكون كافية. لكن إذا Backbone تجمع: عشرات Cameras.

Access Points. NAS. مستخدمين. فقد يكون

10Gbps أفضل.

احسب الحمل بدل التخمين

مثال: 20 Camera × 8 Mbps=160 Mbps. أضف

Wi-Fi. Remote access. NAS. قد تصل

إلى: 300–400 Mbps. Link 1Gbps ما زالت مريحة.

لكن لا تصمم على 95% من السعة

اترك: Headroom. لأن Traffic

تتغير. وقد تضيف: أجهزة جديدة.

ماذا عن PoE؟

هنا أهم فرق. Cat6 يمكنها نقل: Power + Data. Fiber

Data فقط. لذلك عند استخدام Fiber تحتاج طاقة في الطرف البعيد.

هذا سؤال أساسي

إذا لديك Gate بعيدة: 600 متر. Fiber تنقل الشبكة. لكن من أين تأخذ:

Power؟ يمكن أن يكون هناك كهرباء في غرفة الحارس. Solar.

UPS. أو مصدر محلي.

إذا لا توجد كهرباء في الطرف البعيد

قد تحتاج: Solar PoE station. Wireless link. أو إعادة تصميم النقطة.

Fiber وحدها لا تحل الطاقة.

PoE over long copper خطأ شائع

بعض المشاريع تحاول: تمديد Copper لمسافات طويلة فقط لأنها تريد: PoE.

ثم تستخدم Extender وراء Extender. هذا يزيد نقاط الفشل.

متى يمكن استخدام PoE Extender؟

في حالات محددة ومدروسة. لكن ليس كحل افتراضي لـ:

300 متر. 500 متر.

كل Extender تحتاج بيئة مناسبة

حرارة. رطوبة. Power budget. وإذا تلفت واحدة

يتوقف ما بعدها.

ماذا عن Long-Range PoE proprietary modes؟

بعض الشركات توفر أوضاعًا تسمح: بمسافات أكبر على حساب: السرعة.

يمكن أن تكون مفيدة في بعض تطبيقات CCTV. لكنها ليست Ethernet قياسية بنفس الأداء.

لا تستخدمها دون فهم القيود

قد تجد: 250m mode لكن Port تعمل: 10Mbps

أو 100Mbps. إذا Camera تحتاج: أكثر

قد تواجه مشكلة.

Fiber بين المباني توفر عزلًا كهربائيًا مهمًا

هذه من أكبر مزاياها في المزارع. النحاس يربط: أرضي المبنيين كهربائيًا بصورة غير مباشرة عبر الأجهزة.

• ومع اختلاف
• Ground potential
• أو Surge،

قد تنتقل مشاكل. Fiber لا تحمل: تيارًا كهربائيًا.

لماذا هذا مهم أثناء البرق؟

في المواقع المفتوحة، يمكن أن تحدث: Surges. Copper الطويلة قد تنقل:

جهدًا عابرًا إلى الشبكة. Fiber نفسها لا تنقل الجهد.

لكن Fiber لا تجعل المشروع محميًا بالكامل من الصواعق

الأجهزة في الطرفين ما زالت: تحتاج حماية كهربائية. Power lines. PoE devices.

يمكن أن تتعرض.

قاعدة عملية

بين مبنيين منفصلين:
Fiber غالبًا خيار ممتاز.

داخل المبنى نفسه:
Cat6 غالبًا أبسط.

التداخل الكهرومغناطيسي EMI

النحاس يمكن أن يتأثر بـ: كابلات كهربائية. Motors. Pumps.

Inverters. Fiber لا تتأثر بالإشارات الكهرومغناطيسية بالطريقة نفسها.

المواقع الزراعية مليئة بالمصادر الكهربائية

مثل: مضخات. Motors. Variable frequency drives.

Generators. Solar inverters. لذلك Fiber مفيدة

في المسارات الصعبة.

هل Shielded Cat6 تحل التداخل؟

يمكن أن تساعد. مثل: F/UTP. S/FTP.

لكن تحتاج: Grounding. Terminations.

صحيحة.

أخطر شيء هو استخدام Shielded Cable بطريقة خاطئة

إذا Shield ليست:

• Terminated
• بشكل صحيح،
• قد لا تحصل

على فائدتها. وقد تخلق مشكلات مختلفة.

UTP أم FTP؟

UTP بدون Shield معدنية عامة. أسهل. FTP/FUTP/SFTP

تضيف: حماية. لكن تحتاج: تركيبًا أدق.

لا تختار Shielded فقط لأن اسمها "أفضل"

إذا: المسار نظيف. داخل مبنى. UTP عالية الجودة

قد تكون ممتازة.

Outdoor Cat6 ليست هي Indoor Cat6

الكابل الخارجي قد يحتوي: UV-resistant jacket. PE sheath. وبعض الأنواع

Gel-filled للحماية من الرطوبة.

لا تستخدم كابل داخلي تحت الشمس

PVC الداخلي قد: يتشقق. يتدهور. بسبب:

UV. الحرارة.

المباشر في الأرض Direct Burial

إذا تريد دفن الكابل مباشرة، استخدم: Cable مصممة لذلك إذا التصميم يسمح. وليس

Indoor Cat6.

لكن الأفضل غالبًا استخدام Conduit

لأنها: تحمي. تسهل الاستبدال. خصوصًا

في مشروع مهم.

Conduit ليست فقط للحماية

تساعدك لاحقًا على: سحب Cable جديدة. إذا تركت مسارًا جيدًا.

لا تملأ المواسير 100%

اترك: مساحة. للتبريد. السحب.

إضافة كابلات.

ضع Pull boxes في المسافات المناسبة

المسار الطويل مع: زوايا كثيرة يجعل سحب Cable: صعبًا.

خطط Chambers.

لا تستخدم زوايا 90° حادة كثيرة

خصوصًا: Fiber. لأنها لها: Minimum bend radius.

ما هو Bend Radius؟

الألياف لا يجب أن تنثني: بشدة.

إذا انحنت أكثر من اللازم

قد تزيد: Loss. أو تتلف.

Cat6 أيضًا لها Bend Radius

الثني الحاد يمكن أن يغير: Twist geometry. ويؤثر على:

Performance.

لا تسحب الكابل بقوة زائدة

كل Cable لها: Maximum pulling tension. السحب العنيف يمكن أن يضر:

النحاس أو Fiber.

Single-mode أم Multi-mode Fiber؟

Single-mode مصممة لمسافات أطول جدًا. وتستخدم: Transceivers مناسبة.

Multi-mode تستخدم عادة لمسافات أقصر داخل المباني ومراكز البيانات وبعض المواقع.

ما الأنسب للمزارع والاستراحات؟

في كثير من روابط: المباني المتباعدة. البوابات. المستودعات.

Single-mode اختيار ممتاز. لأنها توفر:

مرونة كبيرة للمستقبل.

لماذا Single-mode أصبحت منطقية أكثر؟

لأن تكلفة: SFP optics انخفضت كثيرًا مقارنة بالماضي. ويمكن أن تمنح

Upgrade path أفضل.

OM3/OM4 Multi-mode

ممتازة داخل: Data centers. مباني. لكن

إذا تمد اليوم بين: مبنيين على 300m وترغب مستقبلًا في:

10G أو أكثر، Single-mode غالبًا اختيار أكثر مرونة.

لا تخلط Single-mode وMulti-mode

الكابل. SFP. Patch cords. يجب أن تكون

متوافقة.

OS2

تصنيف شائع لـ: Single-mode في شبكات الاتصالات. مناسب:

للمسافات الطويلة.

عدد Core في Fiber

لا تمد: Core واحدة فقط. يمكن استخدام: أو أكثر.

حسب: المشروع.

لماذا نستخدم Cores إضافية؟

Spare. Future expansion. Redundancy. فرق السعر

في الكابل نفسه قد يكون أقل بكثير من: إعادة الحفر لاحقًا.

مثال

تحتاج: 2 Core لـLink اليوم. بدلاً من تركيب

2-core فقط، قد تمد: 6 أو 12 core. وتحصل

على احتياط.

لكن لا تبالغ بلا سبب

لا تحتاج: 144 core لبوابة فيها: 3 كاميرات.

Armored Fiber للمواقع الخارجية

يمكن أن توفر: حماية ميكانيكية إضافية. مفيدة عند:

دفن. ممرات صعبة. Rodents.

لكنها ليست غير قابلة للتلف

Excavator يمكن أن: يقطعها. لذلك Route marking

مهم.

Marker Tape فوق المسارات المدفونة

يمكن أن يحذر: عمال الحفر. كما يمكن استخدام: Marker posts.

As-built للمسارات

سجل: المسار. العمق. Chambers.

Splices. حتى لا يصبح الكابل: مفقودًا تحت الأرض.

مشكلة القوارض

في بعض المزارع، يمكن أن تتعرض الكابلات لـ: قوارض. استخدم: Conduit.

Armored cable. بحسب الخطر.

لا تمرر Cat6 مكشوفة على السور لمسافات طويلة

الشمس. الماء. الحيوانات. والعبث

ترفع: احتمال التلف.

كاميرات السور: ما أفضل بنية؟

بدل Cable واحدة طويلة جدًا، يمكن إنشاء: عدة نقاط تجميع. مثال

Fiber backbone. Outdoor PoE switches داخل Cabinets. ثم Cat6 قصيرة إلى Cameras.

لكن Outdoor cabinet تحتاج تصميمًا صحيحًا

حرارة. تهوية. IP rating. Power.

UPS. Grounding.

صندوق معدني تحت الشمس قد يصبح فرنًا

حتى لو: IP66. درجة الحرارة الداخلية قد ترتفع بشدة.

لا تضع Switch تجارية داخل صندوق مغلق في الشمس

استخدم: Industrial-rated equipment عندما تحتاج.

Industrial switches

قد تعمل: ضمن درجات حرارة أوسع. ويمكن أن تدعم: Fiber + PoE.

مثال ممتاز للمحيط

Core Fiber ring
→ Cabinet A
→ 4 Cameras
→ Cabinet B
→ 4 Cameras
→ Cabinet C
→ 4 Cameras هذا أكثر قابلية للتوسع من:

12 Copper home-run طويلة جدًا.

Ring topology هل هي مفيدة؟

يمكن أن تضيف: Redundancy إذا Switches تدعم: ERPS.

RSTP. أو بروتوكولات أخرى.

لكن Ring بلا إعداد صحيح قد تسبب Loop

وهذا يمكن أن: يعطل الشبكة. لذلك لا تستخدم:

Ring لمجرد أنها تبدو احترافية.

Star topology أبسط

Core switch → Fiber link لكل Zone. سهلة: الفهم.

التشخيص.

أيهما أفضل؟

Star بساطة. Ring مرونة أعلى ضد قطع مسار واحد

عند إعدادها بشكل صحيح. القرار حسب: Criticality.

Budget.

نقطة فشل واحدة

إذا كل المزرعة تعتمد على:

• Fiber واحدة
• تخرج من Core
• ثم تنقطع،
• قد تخسر

كل المناطق بعدها.

Redundant paths للمواقع الحساسة

يمكن استخدام: مسارين. لكن يجب ألا يمر:

الاثنان في نفس Conduit.

Redundancy حقيقية تحتاج مسارات مختلفة

إذا الكابلين داخل: ماسورة واحدة وقطعها حفار، تفقد الاثنين.

متى تحتاج Redundancy؟

موقع: أمني حساس. مصنع. مزرعة تجارية كبيرة.

أقل أهمية لاستراحة صغيرة.

هل Wireless Bridge أفضل من Fiber؟

ليست أفضل أو أسوأ مطلقًا. Wireless ممتازة عندما: الحفر صعب.

هناك Line-of-sight. Fiber أفضل عادة: للاستقرار طويل المدى.

مقارنة Fiber وWireless Bridge

إذا لديك طريق لا يمكنك الحفر فيه

Wireless bridge قد تكون: أسرع وأوفر.

• لكن
• إذا يمكنك تمديد Fiber
• أثناء مرحلة الإنشاء،

فهي استثمار ممتاز.

لا تجعل Wi-Fi Bridge هي الخيار الافتراضي لأن تركيبها أسرع

فكر في: 5 سنوات. 10 سنوات. وليس:

يوم التركيب فقط.

60GHz Bridges

تعطي: سرعات عالية. لكنها تحتاج:

Line-of-sight ممتازة. ويمكن أن تتأثر: بالمطر أكثر من ترددات أقل.

5GHz Bridges

أكثر مرونة في: المسافات. لكنها قد تواجه:

Interference.

الأشجار مشكلة طويلة الأجل

اليوم: Line of sight. بعد سنتين نخلة أو شجرة تنمو

وتدخل: المسار.

التخطيط للبنية الهجينة

أفضل مشروع قد يستخدم: Fiber. Cat6. Wireless.

5G. معًا.

مثال استراحة كبيرة

الفيلا ↔ المجلس: Cat6A داخل مسار أرضي 70m. الفيلا ↔ المستودع: Fiber 250m.

المستودع ↔ بوابة مؤقتة:

Wireless bridge 150m. Router 5G: Internet uplink.

لا يوجد قانون أن كل الموقع تقنية واحدة

اختر: أفضل تقنية لكل Segment.

كيف تختار بناءً على المسافة؟

هذا جدول تخطيط، وليس بديلًا عن Site survey.

لا تجعل المسافة وحدها القرار

30 مترًا بين: مبنيين منفصلين قد يكون Fiber أفضل من Cat6 بسبب:

العزل الكهربائي. بينما 80 مترًا داخل مبنى واحد Cat6 ممتازة.

هل تمد النحاس بين مبنيين أصلًا؟

يمكن تقنيًا. لكن يجب تقييم: Surge. Ground potential.

Lightning. لهذا Fiber غالبًا أكثر أمانًا كخيار تصميمي.

Network Cabinets في المواقع البعيدة

يمكن أن تحتوي: Fiber termination. Switch. PoE.

UPS. ويمكن أن تكون نقطة توزيع.

لا تضع NVR داخل كل Cabinet بلا حاجة

الأفضل في كثير من المشاريع: Central recording. مع Edge switches فقط.

لكن Edge storage قد تكون مفيدة

Camera SD cards. إذا Link انقطعت يمكن أن يستمر: التسجيل المحلي.

ANR

بعض أنظمة CCTV تسمح: Camera تسجل على SD ثم تعيد: التسجيل المفقود

إلى NVR بعد عودة الشبكة.

Fiber لا تعني عدم حدوث انقطاع

قد تتلف: SFP. Patch cord. Power supply.

لذلك راقب: Link status.

SFP Modules

يجب أن تتطابق في: Speed. Wavelength. Fiber type.

Connector. لا تشترِ أي SFP وتتوقع:

العمل.

مثال

1G Single-mode غالبًا تستخدم: 1000BASE-LX أو optics متوافقة.

10G قد تستخدم: 10G-LR.

لا تخلط BIDI وDuplex optics

BIDI تستخدم: Fiber core واحدة عادةً بأطوال موجية مختلفة.

Duplex تستخدم: Core للإرسال. Core للاستقبال.

BIDI متى تكون مفيدة؟

إذا لديك: عدد ألياف محدود. لكنها تحتاج:

زوج Transceiver متوافق.

LC Connector شائع في الشبكات

Fiber patch cords غالبًا تستخدم: LC. لكن

قد ترى: SC. ST. حسب النظام.

APC وUPC ليست الشيء نفسه

• SC/APC
• و
• SC/UPC

لها: Polish مختلفة. لا تخلطها عشوائيًا.

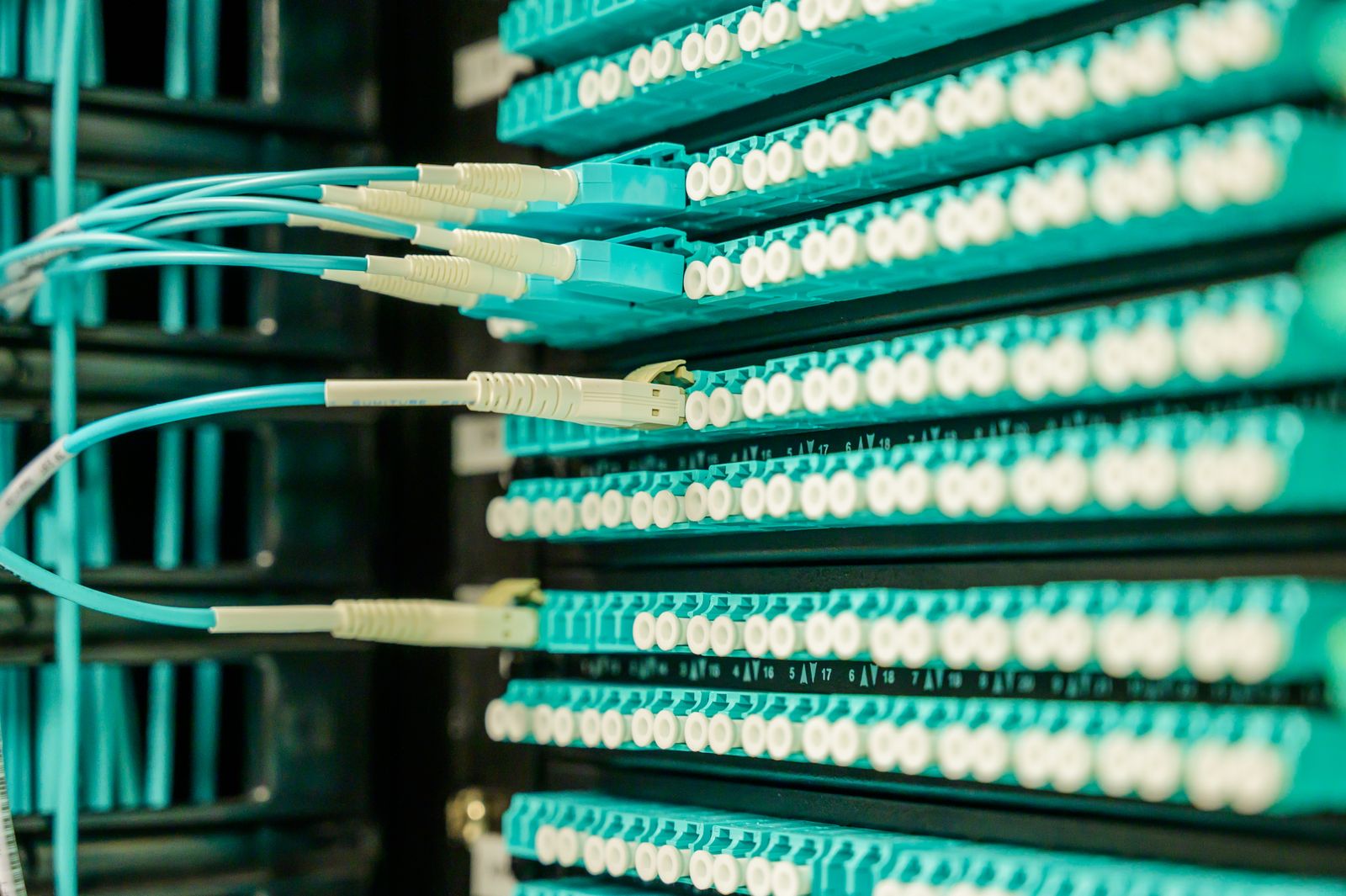

Patch Panel مهمة

بدل إدخال Fiber الخارجية مباشرة إلى Switch، استخدم: Fiber termination box. ODF.

Patch panel. هذا يحسن: الصيانة.

Splicing

يمكن استخدام: Fusion splicing للحصول على: Loss منخفضة.

وهي الطريقة الشائعة للمشاريع الاحترافية.

لا تعمل Termination عشوائية بأدوات غير مناسبة

Fiber تحتاج: Cleanliness. Precision.

الغبار مشكلة كبيرة للـFiber Connectors

ذرة غبار صغيرة قد تسبب: Loss. لذلك

نظف: Connectors قبل التوصيل.

قاعدة "Inspect, Clean, Inspect"

ممارسة ممتازة. لا تمسح Connector بالقميص.

Fiber تستحق اختبارًا حقيقيًا

بعد التركيب: Power meter. Light source. OTDR

حسب المشروع.

ما هو OTDR؟

أداة تساعد على معرفة: Loss. Splices. Breaks.

Distance. مفيدة خصوصًا: للمسارات الطويلة.

هل كل مشروع يحتاج OTDR؟

ليس بالضرورة.

• لكن
• في Backbone طويلة
• والمشاريع المهمة

هي مفيدة جدًا.

Cat6 أيضًا تحتاج اختبارًا

لا يكفي: Tester بسيط يقول: 1-2-3-4...

ذلك يثبت: Continuity فقط.

Certification Test

يمكن أن يقيس: NEXT. Return loss. Insertion loss.

وغيرها.

متى تستخدم Fluke certification؟

في: المشاريع الاحترافية. شبكات الشركات. عندما تريد

إثبات أن الرابط: مطابق للفئة.

Tester رخيص لا يثبت Cat6 فعليًا

قد يقول: كل الأسلاك متصلة. لكنه لا يثبت: Performance.

Termination السيئة تفسد أفضل كابل

Cat6 ممتازة مع: RJ45 رديئة. Punchdown سيئ.

تصبح: شبكة سيئة.

لا تفك Twist أكثر من اللازم

قرب: Connector. لأن: Twisting

جزء من مقاومة: Crosstalk.

Keystone أفضل من Crimp مباشر في كثير من التركيبات الثابتة

Permanent link: Cable → Keystone → Patch cord.

أكثر تنظيمًا من: RJ45 ذكر مباشرة على كل Cable.

Cameras الخارجية تختلف

يمكن استخدام: Field-terminated RJ45 مع: Junction box.

حسب التصميم.

لا تستخدم CCA Cable

Copper Clad Aluminum أرخص. لكنها ليست مثل:

Pure copper. خصوصًا مع PoE.

CCA لها مقاومة أعلى

وقد تسبب: Voltage drop. حرارة. لذلك

للمشاريع الاحترافية: استخدم Copper حقيقية ومواصفات معروفة.

AWG مهمة

Cat6 قد تكون: 23 AWG. 24 AWG. Wire أكبر

تساعد: في PoE والفقد.

PoE++ تحتاج اهتمامًا أكبر للكابل

كلما زادت: Power زادت أهمية: المقاومة.

Bundles. الحرارة.

لا تجمع مئات PoE cables في Conduit ضيقة

Heat buildup قد يصبح: عاملًا.

Ambient temperature في الرياض

الحرارة العالية تقلل: الهامش الحراري.

• لذلك
• Outdoor cable
• ومساراتها

تحتاج: تصميمًا مناسبًا.

الشمس على الكابل الخارجي

يمكن أن ترفع: درجة الحرارة وتسرّع: التدهور.

دفن الكابل أفضل من تركه مكشوفًا في كثير من الحالات

لكن: المسار المدفون يحتاج: حماية.

علامات. توثيق.

عمق الدفن

لا نعطي رقمًا ثابتًا لأن: الاشتراطات. الموقع.

نوع الطريق. تختلف. يجب اتباع: الجهة المالكة.

المقاول المدني. والمتطلبات المحلية للمشروع.

crossing طرق داخل المزرعة

استخدم: Conduit أو Duct bank مناسبًا. لأن

السيارات والشاحنات تضغط: التربة.

لا تمرر Fiber سطحية عبر طريق ترابي

ستُقطع.

Duct Bank

مفيد إذا لديك: عدة خدمات. لكن فصل:

Power. Data. مهم حسب: التصميم.

لا تضع الشبكة ملاصقة للكهرباء بلا مراجعة

خصوصًا: Copper. حافظ على: Separation

المناسبة.

Fiber أكثر تسامحًا مع الكهرباء لكن كابلها قد يحتوي Armor معدني

إذا Armored metallic, قد تدخل: اعتبارات bonding. لا تفترض

أن كل Fiber: Dielectric.

All-dielectric fiber

لا تحتوي عناصر معدنية. ممتازة في بعض المسارات.

ADSS

تستخدم غالبًا: للتعليق الهوائي في تطبيقات معينة. لكن

المزارع غالبًا تستفيد: من الدفن إذا كان ممكنًا.

التمديد الهوائي

قد يكون أسرع. لكنه معرض: للرياح. الشاحنات.

الفروع.

لا تمد كابلًا بين عمودين عشوائيًا

استخدم: Cable مصممة للـAerial installation.

Messenger wire

بعض الكابلات تحتاج: Support.

• لا تجعل
• Cat6 العادية
• تحمل وزن نفسها

عبر مسافة طويلة.

دخول الكابل إلى المبنى

استخدم: Drip loop. Sealing. حتى لا يدخل:

الماء مع الكابل.

لا تجعل Conduit الخارجية تصب الماء داخل غرفة الشبكة

استخدم: Drainage. Sealing.

Ground boxes

يجب أن تكون: مناسبة للماء. ولا تتحول إلى: حوض.

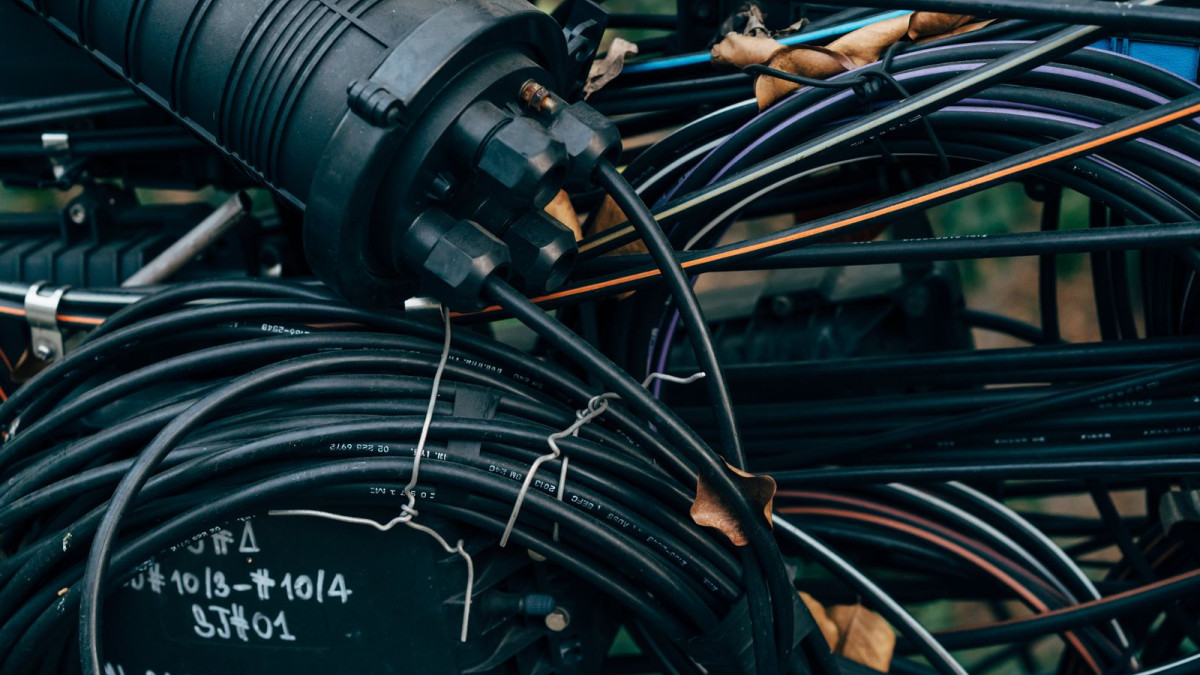

Fiber chambers تحتاج ترتيبًا

Splice closure. Slack storage. لا ترم: Fiber

داخل الحفرة.

Slack مهم

اترك: طولًا احتياطيًا للصيانة. لكن

لا تلف: Fiber بقطر صغير.

Cat6 أيضًا تحتاج Service loop بسيط

في: Rack. Camera. لكن

لا تترك: 20 مترًا ملفوفًا بلا داعٍ.

Patch Panels داخل الRack

تجعل: الترتيب. التسمية. الصيانة

أفضل.

Labeling نظام أساسي

مثال: BLDG-A-SW1-P05. CAM-N-03. FIBER-CORE-A-B.

الاسم الجيد يوفر: ساعات.

لا تستخدم تسميات مثل "كاميرا برا"

بعد سنتين لن يعرف أحد: أي Camera.

Rack elevation

وثق: Switches. Patch panels. Fiber tray.

UPS.

Network diagram

ارسم: Core. Fiber. Switches.

Cameras. APs. لا تعتمد على الذاكرة.

VLANs يمكن أن تكمل البنية

مثل: CCTV VLAN. Guest Wi-Fi. Management.

لكن موضوع التقسيم المنطقي منفصل عن نوع الكابل.

Physical layer يجب أن تكون قوية أولًا

لا فائدة من: VLAN مثالية إذا: الكابل يقطع.

كيف تؤثر الكابلات على كاميرات المراقبة؟

CCTV تحتاج: استمرارية. إذا Link متقطعة قد يظهر:

Video loss. Recording gaps.

أهم شيء في Link كاميرا

ليس فقط: Ping. بل Packet loss.

Stability.

حتى Packet loss صغيرة قد تظهر كـ:

تقطيع. Artifacts. Reconnect.

Fiber Backbone جيدة جدًا للـCCTV الكبيرة

خصوصًا: عشرات Cameras. مناطق متباعدة.

المثال

40 Camera موزعة على: 4 Zones.

بدلاً من 40 Cable طويلة

استخدم: 4 Fiber uplinks. كل Zone Switch PoE.

حساب Bandwidth للكاميرات

إذا كل Camera: 6 Mbps. 10 Cameras: ≈60 Mbps.

Link 1Gbps كافية جدًا.

لا تحتاج 10G لأن لديك 10 Cameras فقط

لكن: قد يكون هناك: Wi-Fi. NAS.

Future cameras. احسب كل الخدمات.

Wi-Fi Access Points أيضًا تستفيد من Fiber Backbone

Access Point البعيدة يمكن تغذيتها من: Switch محلية. Fiber

ترجع Traffic إلى Core.

Wi-Fi 6/6E قد تحتاج Uplinks أعلى

بعض APs تدعم: 2.5GbE.

• هنا
• Cat6/Cat6A
• مهمة

في الـEdge.

لا تمد Fiber مباشرة لكل Access Point عادة

إلا في: تصميمات خاصة. الأسهل Fiber إلى:

Switch ثم Copper إلى AP.

بوابة المزرعة نموذج واضح

غرفة الحارس فيها: Camera. ANPR. Intercom.

Access control. Wi-Fi. تحتاج عدة أجهزة.

• بدل
• 5 Cable طويلة،
• Fiber واحدة

إلى Switch.

إذا البوابة بلا غرفة

يمكن وضع: Outdoor cabinet مع: Switch Industrial.

UPS. لكن الحرارة والطاقة يجب أن تدرس.

مشكلة UPS في المواقع البعيدة

إذا Fiber تعمل لكن Switch البعيدة انطفأت، تنقطع: كل الأجهزة.

لا تنسَ الطاقة الاحتياطية للطرف البعيد

هذه نقطة: يتجاهلها كثيرون.

NVR في المبنى الرئيسي

يمكن أن تستقبل: كل Cameras عبر Fiber. لا تحتاج

NVR في كل Zone.

إذا Fiber انقطعت

كل Cameras خلفها تختفي. هنا يمكن استخدام: SD card أو:

Redundant path للمواقع الحساسة.

Fiber ring للمزارع التجارية

يمكن أن تكون ممتازة إذا: المشروع واسع. لكن

تحتاج: Managed switches.

لا تستخدم unmanaged switches في Ring

قد تصنع: Network loop.

Spanning Tree

يمكن أن يمنع: Loop. لكن إعداداته

تحتاج: فهم.

Network design يجب أن يكون موثقًا

حتى إذا جاء فني جديد بعد سنة يفهم: Topology.

تكلفة Cat6 مقابل Fiber

لا تقارن: سعر المتر فقط. Cat6 قد تكون أرخص.

لكن إذا تحتاج: Repeaters. Extenders.

Surge protection. قد تصبح أغلى.

Fiber قد تكون أغلى في Termination

لكن للمسافة الطويلة: أكثر منطقية.

تكلفة المشروع تشمل

Cable. Conduit. Excavation. Chambers.

Switches. SFP. Patch panels. Splicing.

Testing.

المثال

Link 300m.

Cat6 غير مناسبة مباشرة.

إذا حاولت استخدام: 3 Switches وسيطة كل 90m تحتاج:

Power. Cabinet. UPS. Maintenance.

Fiber غالبًا أبسط.

Cost of downtime

إذا شبكة:

• الكاميرات
• تقطع أسبوعيًا
• تكلفة الفنيين

قد تتجاوز: فرق تكلفة Fiber.

Lifecycle cost أهم من البداية

البنية التحتية الجيدة توفر: سنوات.

لا تشتري Cable مجهولة المصدر

قد يكون مكتوب: CAT6. لكنها لا تحقق:

المواصفة.

تحقق من:

Manufacturer. Data sheet. Test results. Certifications

عند المشروع المهني.

لا تستخدم كابل نحاس رقيق فقط لأنه أرخص

خصوصًا: PoE Cameras.

احذر Cable imitation

في السوق توجد: كابلات تكتب: CAT6

لكن: CCA. AWG صغيرة. الأداء:

أضعف.

Fiber quality مهمة أيضًا

لكن الأخطاء الأكثر شيوعًا: Installation. Splicing. Cleanliness.

Connector contamination

من أكبر أسباب: Loss. ضع: Dust caps.

لا تفتح SFP caps قبل الحاجة

حافظ على: النظافة.

قياس Optical budget

Transmitter power. Receiver sensitivity. Fiber loss. Splice loss.

Connector loss. يجب أن يبقى ضمن: Link budget.

في روابط قصيرة جدًا

غالبًا لا تكون المشكلة كبيرة. لكن في: كيلومترات

مهمة.

لا تشتري SFP "20km" لمجرد أن المسافة 200m وتعتقد أنه أفضل

قد تكون: مناسبة لكن يجب أن تتوافق مع: Vendor.

Receiver.

وبعض الروابط القصيرة جدًا

قد تحتاج اعتبارات مختلفة حسب Optical power.

SFP compatibility

بعض الشركات: تقيّد Transceivers. راجع

الـCompatibility.

DAC ليست Fiber بعيدة

Direct Attach Copper تستخدم غالبًا: داخل Rack أو مسافات قصيرة.

لا تخلطها مع Fiber Backbone.

كيف تخطط المشروع من الصفر؟

ابدأ بـ: Site map. ضع كل Device.

ثم: Distances. ثم Zones.

بعدها: حدد: Copper. Fiber.

Wireless.

نموذج تصميم أولي

بعدها اسأل عن Power

هل الطرف: فيه كهرباء؟ إذا نعم Fiber ممتازة.

إذا لا ربما: Wireless + Solar أفضل.

Site survey يجب أن تشمل المسارات

هل يوجد: طريق. خرسانة. Asphalt.

Wadi. صخور.

Trenching cost قد تغير القرار

Link 300m عبر: أرض سهلة Fiber ممتازة.

عبر طريق قائم لا يمكن الحفر فيه Wireless قد تكون: أوفر.

لا تصمم الشبكة بعيدًا عن الأعمال المدنية

Network engineer يحتاج التنسيق مع: Civil. Electrical.

Security.

إذا سيتم حفر الموقع أصلًا

ضع: Conduits الآن. حتى إذا لم تستخدمها

كلها.

Spare conduits

أرخص أثناء الإنشاء من: الحفر بعد سنتين.

ضع Pull rope

داخل: Conduit فارغة. لتسهيل السحب لاحقًا.

لا تستخدم Conduit قطرها صغير جدًا

إذا تريد: Fiber مستقبلًا اترك: مساحة.

لا تمرر Data وPower في نفس الماسورة دون تصميم مناسب

الفصل مهم: للأمان. الصيانة. التداخل.

نقاط التجميع

بدل: كل Cable إلى المبنى الرئيسي، حدد: IDF cabinets.

MDF وIDF

MDF غرفة الشبكة الرئيسية. IDF غرفة أو Cabinet فرعية.

في المزرعة

MDF: الفيلا. IDF: المستودع.

البوابة. ثم Fiber بينهما.

هذا التصميم يجعل الصيانة منطقية

إذا Camera في المستودع لا تعمل: لا تحتاج تفحص: 300m Cable.

تفحص: Cat6 محلية. Switch محلية. Fiber uplink.

Troubleshooting أسرع

بسبب: Segmentation.

لا تضع Switch كل 90m فقط لتجاوز Ethernet

هذا يصنع: سلسلة.

إذا Switch الوسطى تعطلت

كل ما بعدها: يموت.

Daisy Chain الطويلة

قد تزيد: Latency قليلًا. لكن الأهم: نقاط الفشل.

Power. Maintenance.

حاول ألا تجعل الشبكة:

Switch → Switch → Switch → Switch دون سبب.

Star architecture أقوى غالبًا

Core → Zone switches.

Redundancy حيث تستحق

لا تكرر كل Link إذا الموقع: غير حرج.

كيف تعرف أن Cat6 غير مناسبة في موقعك؟

علامات: المسافة أطول من الحدود. مبانٍ منفصلة. تداخل كهربائي قوي.

Surge issues. الحاجة إلى: توسع كبير.

كيف تعرف أن Fiber قد تكون مبالغة؟

Link: 15m داخل غرفة. Camera واحدة.

Power متوفرة. Cat6 أسهل.

لا تجعل التصميم "Fiber everywhere"

الألياف ممتازة. لكن: PoE. RJ45 devices.

تجعل Copper ضرورية عند الأطراف غالبًا.

لا تجعل "Copper everywhere" أيضًا

هذا يؤدي إلى: Extenders. Long-range hacks. ومشاكل.

الاختيار الصحيح هو Architecture لا Cable واحدة

أفضل مشروع: يمزج التقنيات.

الاختبارات قبل التسليم

Cat6 Wiremap. Length. Performance certification عند الحاجة.

Fiber Light loss. OTDR عند الحاجة. Link test.

لا تستلم فقط لأن LEDs خضراء

Green link لا تثبت: الجودة.

اختبار throughput

استخدم: iPerf بين المناطق عند الحاجة.

لماذا iPerf؟

تقيس: السرعة الفعلية. لا تعتمد على:

Speedtest للإنترنت.

الفرق بين LAN test وInternet test

Speedtest يقيس: الإنترنت. iPerf يقيس:

الشبكة الداخلية.

إذا Fiber 1Gbps وتظهر 940Mbps

هذا طبيعي تقريبًا لـ: Gigabit Ethernet بعد: Protocol overhead.

إذا تظهر 95Mbps فقط

قد تكون: Port تعمل 100Mbps. أو SFP/Media converter.

إذا Cat6 تظهر 100Mbps بدل 1Gbps

قد يكون: Pair غير متصلة. Termination سيئة. لأن Gigabit تحتاج:

الأزواج الأربعة.

Ping وحدها ليست كافية

يمكن Link تجيب: 1ms لكن throughput: ضعيفة.

Packet loss

اختبر: Stability على مدة.

CCTV test

شغل: كل Streams في الوقت نفسه. لا تختبر

Camera واحدة فقط.

Wi-Fi load

اختبر: APs مع حركة فعلية إذا مهمة.

Failover test

إذا لديك: Redundant fiber اقطع: Link واحدة

واختبر: التحويل.

لا تدّعي Redundancy قبل اختبارها

الرسومات لا تكفي.

Documentation عند التسليم

Site plan. Cable routes. Fiber cores. Patch panels.

Switch ports. IP plan. Labels. Test reports.

جدول توثيق Fiber

جدول توثيق Copper

As-built مهمة جدًا

التنفيذ قد يختلف عن: التصميم. وثق الحقيقة النهائية.

لا تعتمد على العامل الذي يتذكر المسار

بعد: 3 سنوات قد لا يعمل معك.

Marker labels يجب أن تكون دائمة

لا تستخدم: قلم عادي على: شريط ورقي.

Heat-shrink أو Labels مخصصة

أفضل.

Spare fibers يجب أن تُختبر

لا تترك: Cores احتياط غير معروفة الحالة.

لا تستخدمها اليوم لكن اختبرها

حتى تعرف: أنها سليمة.

إدارة Spare conduits

وثق: أي Duct فارغة.

لا تملأ Duct احتياط بـ:

كابلات مؤقتة ثم تنساها.

خطة التوسع

اسأل: هل ستضيف: 10 Cameras؟ APs؟

Building؟

إذا نعم

اضبط: Core count. Switch ports. Backbone speed.

لا تبني اليوم فقط

فرق: Cable 6-core و12-core قد يكون: صغيرًا مقارنة بـ:

إعادة الحفر.

Upgrade من 1G إلى 10G على Fiber

قد يتطلب فقط: SFP+. Switch ports. إذا Fiber مناسبة.

Upgrade على Copper

قد يتطلب: Cat6A. أو مسافات أقصر.

وهذا أحد أكبر أسباب اختيار Fiber للـBackbone

Future-proofing.

لكن Future-proofing لا يعني المبالغة

لا تشتري: 100G switches لمزرعة فيها: 8 Cameras.

صمم لسيناريو واقعي 5–10 سنوات

مثل: ضعف عدد الأجهزة. Wi-Fi أحدث. CCTV أعلى دقة.

تكلفة التوسع

ضعها في: TCO.

قائمة تحقق قبل اختيار Cat6 أو Fiber

• المسافة مقاسة.
• المباني منفصلة أو لا.
• السرعة المطلوبة معروفة.
• عدد الأجهزة معروف.
• PoE مطلوبة أو لا.
• الطاقة في الطرف البعيد متوفرة.
• التداخل الكهربائي معروف.
• مخاطر Surge معروفة.
• التوسع المستقبلي معروف.
• مسار الحفر معروف.
• البيئة داخلية أو خارجية.
• الكابل المناسب للبيئة محدد.

قائمة تحقق Cat6

• Pure copper.
• Category حقيقية.
• AWG مناسبة.
• Outdoor-rated إذا خارجية.
• UV-resistant عند التعرض للشمس.
• Conduit مناسبة.
• المسافة ضمن الحدود.
• PoE budget محسوبة.
• Terminations جيدة.
• Labels موجودة.
• Certification test عند الحاجة.
• لا توجد Couplers عشوائية.

قائمة تحقق Fiber

• Single-mode/Multi-mode محددة.
• Core count كافية.
• Spares موجودة.
• Armored عند الحاجة.
• مسار محمي.
• Bend radius محترمة.
• Pull tension محترمة.
• Splicing جيدة.
• Connectors نظيفة.
• SFPs متوافقة.
• Loss test مكتمل.
• OTDR عند الحاجة.
• Patch panel/ODF منظمة.

قائمة تحقق بين مبنيين

• Fiber درست كخيار أول.
• Power في الطرف البعيد متوفرة.
• Switch محلية موجودة.
• UPS مدروسة.
• Surge على Power مدروسة.
• Grounding راجعت.
• Uplink speed مناسبة.
• Route محمية.
• Spare fiber موجودة.
• As-built مكتملة.

قائمة تحقق الكاميرات

• كل Zone لها Switch مناسبة.
• PoE capacity كافية.
• Uplink bandwidth كافية.
• Main streams محسوبة.
• التسجيل المركزي يصل لكل Zone.
• SD fallback موجود عند الحاجة.
• Link monitoring موجودة.
• Cabinets مناسبة للحرارة.
• Cameras الخارجية محمية.
• المسافات المحلية ضمن Cat6.

قائمة تحقق Wi-Fi

• APs مرتبطة بـCat6/6A مناسبة.
• Uplink للZone كافية.
• PoE مناسبة.
• 2.5GbE عند الحاجة.
• Fiber backbone لا تختنق.
• مناطق الربط اللاسلكي لها Line-of-sight.
• الأشجار المستقبلية أخذت بالحسبان.

قائمة تحقق الأعمال المدنية

• Trench route معتمد.
• الخدمات الأرضية معروفة.
• Conduits بالحجم المناسب.
• Spare conduits موجودة.
• Pull rope موجودة.
• Chambers مخططة.
• Crossings محمية.
• Marker tape موجودة.
• مسار الكابل موثق.
• لا توجد زوايا حادة.
• الدخول للمباني معزول ضد الماء.

قائمة تحقق التسليم

• Link status مستقرة.
• Throughput اختبرت.
• Packet loss اختبرت.
• Cat6 tests محفوظة.
• Fiber loss tests محفوظة.
• OTDR reports عند الحاجة.
• Labels راجعت.
• Patch panels مرتبة.
• Spare cores اختبرت.
• Switch ports موثقة.
• Network diagram سلم.
• As-built سلمت.

الأخطاء الأكثر شيوعًا

الخطأ الأول: تمديد Cat6 لمسافات تتجاوز ما يناسب Ethernet.

الخطأ الثاني: استخدام CCA بدل النحاس الحقيقي.

الخطأ الثالث: استخدام كابل داخلي في الخارج.

الخطأ الرابع: ربط مبنيين بنحاس دون تقييم Surge والتأريض.

الخطأ الخامس: استخدام Extenders كثيرة بدل Fiber.

الخطأ السادس: نسيان أن Fiber لا تنقل PoE.

الخطأ السابع: عدم توفير Power للطرف البعيد.

الخطأ الثامن: عدم ترك Spare cores.

الخطأ التاسع: اختيار Multi-mode لمسافات كبيرة بلا سبب.

الخطأ العاشر: عدم اختبار Fiber بعد التركيب.

الخطأ الحادي عشر: عدم توثيق المسارات.

الخطأ الثاني عشر: استخدام Switches غير مناسبة للحرارة في Cabinets الخارجية.

أخطاء إضافية تقلل استقرار الشبكة

وصلات RJ45 مكشوفة للماء. Conduit ممتلئة بالكامل. Fiber منحنية بقوة. Connectors متسخة.

SFP غير متوافقة. Couplers كثيرة. Patch cords مجهولة. كابلات بلا Labels.

Daisy chain طويلة. عدم وجود UPS في Zones البعيدة. وعدم التخطيط للتوسع.

سيناريو: كاميرا على بعد 130 مترًا

الحل الأول الذي يخطر للبعض: Cat6. لكن المسافة تتجاوز التصميم القياسي.

الخيارات نقل Switch أقرب. Fiber. Long-range PoE معتمد عند ملاءمته.

لا تمد Cable عشوائيًا وتنتظر الاستقرار.

سيناريو: مستودع على بعد 300 متر

أفضل تصميم غالبًا: Fiber إلى: PoE Switch داخل المستودع. ثم

Cat6 إلى: Cameras. AP. PCs.

سيناريو: بوابة تبعد 700 متر

إذا يوجد كهرباء: Fiber ممتازة. إذا لا يوجد قد تحتاج:

Solar + Wireless/4G.

سيناريو: مبنيان بينهما 50 مترًا فقط

رغم أن Cat6 ضمن المسافة، قد تظل Fiber أفضل بسبب: العزل الكهربائي بين المبنيين.

سيناريو: مضخات كبيرة قرب المسار

إذا Copper تمر قرب: VFDs. Motors. Fiber تقلل مخاطر:

EMI.

سيناريو: العميل يريد أقل تكلفة

إذا المسافة: 40m داخل مبنى Cat6 ممتازة. لا داعي

لـFiber.

سيناريو: العميل يريد شبكة "ما نغيرها عشر سنوات"

استخدم: Fiber backbone. Spare cores. Conduits إضافية.

Cat6A في النقاط المهمة.

سيناريو: Wi-Fi في مجلس بعيد

إذا المجلس:

• 180m
• عن الفيلا،
• Fiber
• إلى Switch محلية

ثم: Cat6 إلى AP.

سيناريو: كاميرات سور كثيرة

استخدم: Fiber backbone مع: Outdoor PoE cabinets

مدروسة. لا تمد كل Camera 400m للنقطة الرئيسية.

سيناريو: الطريق بين المبنيين لا يمكن حفره

استخدم: Wireless Point-to-Point إذا Line of sight جيدة.

سيناريو: الأشجار ستكبر

إذا تعتمد على Wireless Bridge، لا تضعها في مسار: قد تغطيه الأشجار.

سيناريو: Fiber انقطعت بسبب حفار

إذا لديك: مسار احتياط مستقل يمكن أن يستمر: الموقع.

إذا الكابلان في نفس Duct لن يفيد.

سيناريو: Link تعمل 100Mbps فقط

في Cat6: افحص: Pairs. Termination.

Switch port. في Fiber: افحص: SFP speed.

Switch settings.

سيناريو: كاميرات تقطع ليلًا

قد يكون: PoE power. IR LEDs تستهلك: Power أعلى

ليلًا. إذا Link أو PoE ضعيفة تظهر المشكلة: بعد الغروب.

هذه نقطة مهمة

Camera قد تعمل نهارًا. ثم عند تشغيل IR تزيد الطاقة.

فتبدأ: Restart.

لا تظن المشكلة Fiber أو Network مباشرة

افحص: Power. PoE budget.

كيف تقارن عرضين للبنية الشبكية؟

لا تقارن: "500m Fiber" فقط. اسأل

ما النوع؟ كم Core؟ أي SFP؟ هل Splicing؟

هل Testing؟ هل ODF؟

مقارنة نموذجية

السعر الأعلى قد يكون أقل تكلفة على المدى الطويل

إذا العرض يحتوي: Spare. Testing. Documentation.

فقد يوفر إعادة حفر لاحقًا.

نطاقات تكلفة تقريبية

لا يمكن إعطاء سعر ثابت لـ: Cat6. Fiber. لأن

التكلفة تتغير حسب: الحفر. الطول. النوع.

المعدات. لكن مبدئيًا Cat6 غالبًا أرخص: للمسافات القصيرة.

Fiber تصبح أكثر منطقية

مع: المسافات الكبيرة. عدد الأجهزة.

لا تقارن متر Fiber بمتر Cat6 فقط

لأن: Architecture مختلفة.

Fiber قد تستبدل 10 كابلات طويلة

وهنا: التكلفة الكلية قد تكون أفضل.

كيف تخطط BOQ؟

يمكن أن تشمل: Fiber cable. Splice closures. ODF.

SFP modules. Patch cords. Cat6. Keystones.

Patch panels. Outdoor boxes. Switches. UPS.

BOQ بدون Accessories ناقصة

الكابل وحده لا يشكل: نظامًا.

احسب Labor

Splicing. Testing. Rack work. Trenching.

وليس Material فقط.

الصيانة بعد التنفيذ

راجع: Link errors. Optical levels. Switch temperatures.

Cabinet fans. UPS batteries.

لا تنتظر الانقطاع

Managed switch يمكن أن ترسل: Alert إذا Uplink down.

Optical diagnostics

بعض SFPs تدعم: DDM/DOM. تعرض: TX/RX power.

Temperature.

هذا يساعد على:

اكتشاف تدهور Link قبل الانقطاع أحيانًا.

لا تبالغ في مراقبة شبكة صغيرة

لكن للمزارع الكبيرة: Monitoring مفيدة.

SNMP

يمكن أن تراقب: Ports. Traffic. Errors.

الموضوع يتعلق بالإدارة أكثر من الكابل نفسه.

Maintenance records

إذا Fiber قطعت: سجل: المكان. السبب.

الإصلاح. حتى تكتشف: نمطًا.

إذا نفس المسار يُقطع كل سنة

المشكلة ليست: الكابل. بل المسار.

إعادة تصميم المسار قد تكون أوفر

من: إصلاح متكرر.

كيف تعرف أن المشروع يحتاج إعادة بناء للـBackbone؟

علامات مثل: Extenders كثيرة. Switches صغيرة متفرقة بلا توثيق. كابلات مكشوفة.

روابط 100Mbps غير مقصودة. انقطاعات متكررة.

هنا Patch work قد لا يكفي

قد يكون الأفضل: Fiber backbone جديدة منظمة.

Migration بدون إيقاف كامل

يمكن تركيب: Fiber الجديدة بالتوازي. ثم

نقل Zones واحدة واحدة.

لا تفصل الشبكة القديمة قبل اختبار الجديدة

نفذ: Cutover منظم.

Backup configuration

احفظ: Switch configs قبل التغيير.

توثيق النهائية

بعد Migration: أزل: الكابلات الميتة إذا أمكن.

حتى لا يصبح Rack: فوضى.

الأسئلة الشائعة

هل Cat6 تكفي للمزارع؟

تكفي في كثير من النقاط القريبة وداخل المباني، لكن المسافات الكبيرة بين المناطق تجعل Fiber أكثر ملاءمة غالبًا.

كم أقصى مسافة Cat6؟

في Ethernet القياسي يتم التعامل عادة مع نحو 100 متر للقناة الكاملة.

هل يمكن تمديد 150 متر Cat6؟

قد تعمل بعض الحلول الخاصة، لكن لا ينبغي افتراض أن Ethernet القياسية ستعمل بصورة موثوقة بهذه المسافة.

هل Cat6 تنقل الكهرباء؟

يمكنها نقل PoE إذا Switch والجهاز يدعمانها.

هل Fiber تنقل الكهرباء؟

لا، تنقل البيانات بالضوء فقط.

إذًا كيف أشغل Camera خلف Fiber؟

تحتاج مصدر Power محلي أو PoE switch في الطرف البعيد.

هل Fiber أسرع من Cat6؟

تدعم سرعات ومسافات أعلى، لكن Link بسرعة 1Gbps هي 1Gbps سواء كانت عبر Fiber أو Copper.

ما أكبر فائدة للـFiber؟

المسافات الطويلة، العزل الكهربائي، مقاومة التداخل، والتوسع المستقبلي.

هل Fiber مناسبة بين مبنيين؟

نعم، وغالبًا تكون اختيارًا ممتازًا بسبب العزل والمسافة.

هل Cat6 بين مبنيين خطأ دائمًا؟

ليس دائمًا تقنيًا، لكن يجب تقييم Surge والتأريض، وغالبًا تكون Fiber أكثر أمانًا تصميميًا.

ما الفرق بين Cat6 وCat6A؟

Cat6A تدعم أداء أعلى خصوصًا 10GbE للمسافات المناسبة وتقدم حماية أفضل ضد بعض أنواع التداخل.

هل Cameras تحتاج Cat6A؟

غالبًا لا تحتاجها كل Camera، لأن Bitrate الكاميرا أقل بكثير من 1Gbps.

أين تفيد Cat6A؟

في Uplinks داخلية، Access Points عالية السرعة، أجهزة NAS وبعض الروابط المهمة.

هل Cat5e تكفي؟

يمكن أن تعمل جيدًا، لكن في المشاريع الجديدة غالبًا يفضل Cat6 على الأقل.

ما هو CCA؟

Copper Clad Aluminum، وهو ألمنيوم مغطى بالنحاس وليس نحاسًا خالصًا.

لماذا CCA غير مفضلة؟

مقاومتها أعلى وقد تكون أقل ملاءمة للـPoE والأداء طويل المدى.

كيف أعرف الكابل نحاس حقيقي؟

راجع مواصفات المصنع والمصدر الموثوق ولا تعتمد على كلمة CAT6 فقط.

ما الفرق بين Indoor وOutdoor Cat6؟

Outdoor عادة تحتوي Jacket مقاومة أكثر للشمس والعوامل الخارجية.

هل يمكن دفن Cat6 مباشرة؟

فقط إذا Cable مصممة للدفن المباشر، وغالبًا استخدام Conduit أكثر عملية للصيانة.

هل يمكن تمديد Cat6 على السور؟

تقنيًا ممكن بمواصفات مناسبة، لكن التعرض للشمس والعبث يجعل الحماية الجيدة ضرورية.

هل Shielded Cat6 أفضل دائمًا؟

لا. تحتاج بيئة واستخدامًا يبرر Shielding وتركيب Grounding وTermination صحيحين.

ما هي UTP؟

كابل Twisted Pair بدون Shield عامة.

ما هي SFTP؟

كابل يحتوي طبقات Shield أكثر حسب تصميمه.

هل Fiber تتأثر بالكهرباء؟

لا تتأثر بالتداخل الكهرومغناطيسي بالطريقة التي تتأثر بها كابلات النحاس.

هل Fiber تحمي من البرق؟

الألياف نفسها لا تنقل الكهرباء، لكنها لا تلغي الحاجة لحماية الأجهزة والطاقة في الطرفين.

ما الفرق بين Single-mode وMulti-mode؟

Single-mode مناسبة لمسافات أطول جدًا، بينما Multi-mode شائعة أكثر في المسافات الأقصر ومراكز البيانات.

ماذا تنصح للمزارع؟

غالبًا Single-mode ممتازة كـBackbone بين المناطق المتباعدة.

ما معنى OS2؟

فئة شائعة لـSingle-mode fiber المستخدمة في شبكات الاتصالات.

كم Core أحتاج؟

يعتمد على عدد الروابط والتوسع. غالبًا من الحكمة ترك Cores احتياطية بدل تركيب الحد الأدنى فقط.

لماذا أحتاج Spare fibers؟

للتوسع أو إذا تلف Core أو احتجت Link إضافية مستقبلًا.

هل 12 Core مبالغة؟

لبعض المشاريع نعم، لكن في Backbone رئيسية قد تكون تكلفة الزيادة بسيطة مقارنة بالحفر لاحقًا.

ما هي Armored Fiber؟

كابل Fiber بحماية ميكانيكية إضافية.

هل Armored Fiber لا تقطع؟

لا، لكنها أكثر مقاومة ميكانيكيًا فقط.

هل Fiber تحتاج Conduit؟

ليست دائمًا إلزامية حسب الكابل والمسار، لكنها توفر حماية وصيانة أفضل في كثير من المشاريع.

ما هو OTDR؟

جهاز اختبار Fiber يساعد على تحديد الفقد والوصلات ومواقع الأعطال والمسافات.

هل كل مشروع يحتاج OTDR؟

المشاريع الطويلة أو المهمة تستفيد منه، بينما بعض الروابط الصغيرة قد تكتفي باختبارات أبسط.

هل Cat6 تحتاج جهاز اختبار؟

نعم. الاختبارات الاحترافية تثبت أداء الرابط وليس فقط اتصال الأسلاك.

ما الفرق بين Tester عادي وCertification Tester؟

العادي قد يثبت Wiremap، بينما Certification tester تقيس أداء الكابل مقابل معيار الفئة.

هل RJ45 الرخيصة تؤثر؟

نعم، Connector سيئة أو Termination رديئة قد تفسد أداء كابل ممتازة.

ما هو Keystone؟

موصل أنثى يتم تركيب Cable الدائمة عليه ثم استخدام Patch cord منه.

هل كل Cat6 تستحق 1Gbps؟

إذا كانت Cable والتركيب والمعدات جيدة والمسافة مناسبة، نعم عادة.

لماذا Link تظهر 100Mbps؟

قد تكون مشكلة Pair أو Termination أو Port أو Cable.

لماذا Camera تقطع ليلًا فقط؟

قد تستهلك طاقة أكبر عند تشغيل IR، ما يكشف ضعف PoE أو Voltage drop.

هل Fiber أفضل للكاميرات؟

كـBackbone نعم في المواقع الكبيرة، ثم تستخدم Cat6 من Switch المحلية إلى Camera.

هل يمكن توصيل Camera مباشرة بـFiber؟

بعض Cameras تدعم Fiber، لكن الأكثر شيوعًا استخدام Switch أو Media converter.

ما هو Media Converter؟

جهاز يحول بين Ethernet النحاس وFiber.

هل Media converter أفضل من Switch؟

لرابط بسيط قد تكون كافية، لكن Switch توفر وظائف أكثر وإدارة أفضل.

هل يمكن ربط 10 Cameras عبر Fiber واحدة؟

نعم إذا Cameras متصلة بـSwitch محلية وUplink bandwidth تكفي.

هل 1Gbps تكفي لـ10 Cameras؟

في معظم الحالات نعم بسهولة، لكن احسب Bitrate الفعلية.

هل 10Gbps ضرورية؟

ليست ضرورية لكل مشروع، لكنها قد تكون مفيدة للـBackbone الكبيرة أو التوسع.

هل Wireless Bridge بديل للـFiber؟

نعم عندما يصعب الحفر أو يوجد مسار بصري واضح.

أيهما أكثر استقرارًا؟

Fiber غالبًا أكثر ثباتًا طويل المدى، لكن Wireless المصممة جيدًا قد تكون مستقرة جدًا.

هل الأشجار تؤثر على Wireless Bridge؟

نعم، نمو الأشجار قد يحجب Line-of-sight.

هل المطر يؤثر؟

يعتمد على التردد؛ بعض الترددات العالية أكثر تأثرًا بالمطر.

هل يمكن الجمع بين Fiber وWireless؟

نعم، وهذا شائع في المواقع الكبيرة.

ما أفضل تصميم لمزرعة واسعة؟

غالبًا Fiber Backbone بين المناطق الرئيسية، وCat6 إلى الأجهزة القريبة، وWireless فقط حيث الحفر غير عملي.

هل كل Zone تحتاج Switch؟

إذا تحتوي عدة Cameras أو APs، وجود Switch محلية يكون منطقيًا.

هل Switch الخارجية عادية؟

لا، البيئة الخارجية تحتاج معدات وCabinets مناسبة للحرارة والغبار.

هل IP66 Cabinet تكفي للحرارة؟

تحمي من الماء والغبار لكنها لا تعني أن درجة الحرارة الداخلية ستكون مناسبة.

هل نحتاج تبريدًا؟

يعتمد على الحمل والشمس ودرجة الحرارة ومواصفات الأجهزة.

لماذا لا نضع NVR عند كل Zone؟

غالبًا Central NVR أبسط، لكن يمكن استخدام Edge storage عند الحاجة.

ماذا يحدث إذا Fiber انقطعت؟

الأجهزة خلفها تفقد الاتصال بالمركز، لكن SD recording يمكن أن تحفظ الفيديو مؤقتًا في بعض الأنظمة.

هل Ring topology مفيدة؟

نعم للمواقع التي تحتاج Redundancy إذا كانت Switches وإعداداتها تدعمها.

هل يمكن أن تسبب Ring مشكلة؟

نعم إذا لم تُضبط Loop prevention بصورة صحيحة.

هل Star أبسط؟

نعم وهي مناسبة جدًا لكثير من المشاريع.

هل Redundant fiber يجب أن تكون في مسار مختلف؟

نعم إذا أردت Redundancy حقيقية ضد قطع المسار.

هل كابلين في نفس Conduit تعتبر Redundancy؟

تحمي من عطل Core ربما، لكنها لا تحمي من قطع الـConduit نفسها.

هل يمكن تمرير Fiber بجوار الكهرباء؟

هي مقاومة للتداخل، لكن يجب اتباع متطلبات السلامة والمسارات والإنشاء.

ماذا لو Fiber تحتوي Armor معدنيًا؟

قد توجد اعتبارات تأريض وربط للمكونات المعدنية حسب التصميم.

هل Single-mode وMulti-mode تستخدم نفس SFP؟

لا. يجب أن تتوافق Optics مع نوع Fiber.

ما هو SFP؟

وحدة Transceiver تستخدم لربط Fiber أو تقنيات أخرى بـSwitch.

هل يمكن استخدام أي SFP في أي Switch؟

ليس دائمًا، وبعض الشركات تحدد Modules متوافقة.

ما الفرق بين SFP وSFP+؟

SFP غالبًا لـ1Gbps، وSFP+ غالبًا لـ10Gbps.

هل أحتاج 10G اليوم؟

يعتمد على الحمل والتوسع؛ لا تستخدمها بلا حاجة.

ما معنى LC Connector؟

نوع موصل صغير شائع في شبكات Fiber الحديثة.

لماذا النظافة مهمة في Fiber؟

الغبار على Connector قد يسبب فقدًا عاليًا أو عدم استقرار.

كيف ننظف Fiber؟

بأدوات مخصصة، وليس بمناديل عادية أو الملابس.

هل نحتاج Patch Panel؟

مهمة للتنظيم والحماية والصيانة في المشاريع الجيدة.

ما هي ODF؟

Optical Distribution Frame لتنظيم وتوصيل Fiber.

هل يمكن دفن Fiber بدون توثيق؟

يمكن فعليًا، لكن هذا خطأ صيانة كبير مستقبلًا.

ماذا يجب أن يكون في As-built؟

المسارات، Chambers، Core assignments، نقاط الربط، Cabinets والاختبارات.

ما أهم شيء في المشروع؟

اختيار Architecture الصحيحة منذ البداية بدل محاولة حل المسافات الطويلة بوصلات مؤقتة لاحقًا.

قائمة التحقق النهائية للبنية الشبكية

• خريطة الموقع مكتملة.
• كل منطقة محددة.
• المسافات مقاسة ميدانيًا.
• الأجهزة الحالية محسوبة.
• التوسع المستقبلي معروف.
• Cat6 تستخدم للمسافات المناسبة.
• Fiber تستخدم للمسافات الطويلة والمباني المنفصلة عند الحاجة.
• الطاقة في الأطراف البعيدة محسوبة.
• PoE budgets محسوبة.
• Copper حقيقية وليست CCA.
• Outdoor cable مستخدمة خارج المباني.
• Conduits مناسبة.
• Spare ducts موجودة عند الحاجة.
• Single-mode/Multi-mode محددة.
• Fiber core count مناسبة.
• Spare cores موجودة.
• SFPs متوافقة.
• ODF/Patch panels موجودة.
• Cabinets الخارجية مناسبة للحرارة.
• UPS مدروسة للـZones.
• Wireless links تستخدم فقط حيث تناسب.
• Line-of-sight راجعت.
• الأشجار المستقبلية أخذت بالحسبان.
• Throughput اختبرت.
• Packet loss اختبرت.
• CCTV streams اختبرت مجتمعة.
• Cat6 certification مكتملة عند الحاجة.
• Fiber loss test مكتملة.
• OTDR محفوظة للمسارات المهمة.
• Labels كاملة.
• Switch ports موثقة.
• Fiber cores موثقة.
• Network diagram موجود.
• As-built محدثة.
• مسارات التوسع محفوظة.
• Spare fibers اختبرت.
• خطة الصيانة معروفة.

الخلاصة

اختيار Cat6 أو Fiber لا ينبغي أن يبدأ من سؤال:

أي كابل أسرع؟

بل من:

أين سيتم استخدامها؟

إذا النقطة: داخل المبنى. على مسافة قصيرة. وتحتاج:

PoE، فـCat6 غالبًا هي الخيار الأبسط والأكثر منطقية. أما إذا تحتاج: ربط مستودع بعيد.

بوابة على بعد مئات الأمتار. مبنى منفصل. أو Backbone لمجموعة كبيرة من الكاميرات ونقاط Wi-Fi، فالألياف تصبح:

أقوى. أكثر مرونة. وأفضل للتوسع. وفي كثير من المزارع والاستراحات، أفضل تصميم ليس اختيار تقنية واحدة.

بل: Fiber بين المناطق. Cat6 داخل كل منطقة. Wireless فقط عندما يمنعك الموقع من الحفر.

ثم 5G لتوفير الإنترنت الخارجي. فكر أيضًا في: الطاقة. Fiber لا تشغل Camera.

إذا الطرف البعيد لا يحتوي كهرباء، فالمشكلة لم تنتهِ بمجرد وصول البيانات. وفكر في: الحرارة. لا تضع Switch صغيرة مكتبية في صندوق معدني تحت شمس الرياض ثم تتوقع منها العمل سنوات.

وفكر في: التوسع. إعادة فتح خندق بعد ثلاث سنوات لأنك مددت: Core واحدة

قد تكلف أكثر بكثير من تركيب: كابل بعدد Cores احتياطية منذ البداية. ولا تقلل قيمة الاختبار. Link التي تظهر:

Green ليست بالضرورة: جيدة. اختبر:

Throughput. Packet loss. Cat6 performance. Fiber loss.

وحركة الكاميرات الفعلية. ثم وثق: كل شيء. أي كابل يذهب إلى أين؟

أي Fiber core مستخدمة؟ أي Switch port؟ أين تمر Conduits؟ لأن الشبكة المنظمة ليست فقط شبكة تعمل اليوم، بل شبكة يستطيع الفني فهمها وإصلاحها وتوسعتها بعد خمس سنوات.

وفي بوابة المستقبل للشبكات نخطط البنية الشبكية للمزارع والاستراحات من المسافة والاستخدام قبل اختيار الكابل؛ نستخدم Cat6 حيث تكون عملية وموثوقة، ونبني Fiber backbone للمناطق البعيدة عند الحاجة، ثم نربط كاميرات المراقبة ونقاط الوصول والأنظمة المختلفة ضمن شبكة مستقرة قابلة للتوسع والصيانة.

للاستفسار والمراسلة: 0531266622
